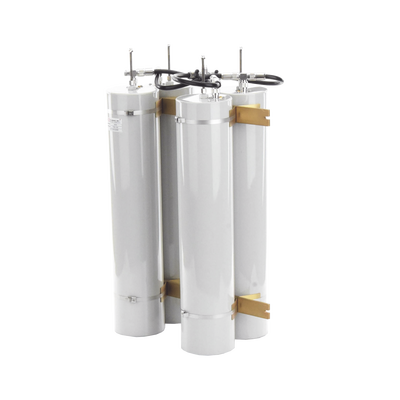

Duplexer Pasa-Banda-Rechazo de Banda, 144-174 MHz, 4 Cavidades (5"Dia.) 600 kHz, 1.5 dB, 350 Watt, N Hembras.

Duplexer Pasa-Banda-Rechazo de Banda, 144-174 MHz, 4 Cavidades (5"Dia.) 600 kHz, 1.5 dB, 350 Watt, N Hembras.

Marca: TELEWAVE, INC
Modelo: TPRD-1554
Agotado
$ 103,430.00 - $ 103,430.00
$ 103,430.00
$ 103,430.00 - $ 103,430.00
$ 103,430.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: TPRD-1554

Características Principales

  • Rango de frecuencia: 148-174 MHz
  • Potencia máxima soportada: 350 W
  • 4 cavidades de 5 pulgadas de diámetro
  • Aislamiento de 77 dB a 600 kHz
  • Dimensiones: 711x483x280mm
  • Peso: 8.6kg
Especificaciones Eléctricas
  • Rango de sintonización: 144-174 MHz
  • Separación TX-RX (mín.): 600 kHz
  • Potencia máxima de entrada: 350 watts
  • VSWR (máx.): 1.5:1
  • Pérdida por inserción (TX/RX a ant.): 1.5 dB
  • Aislamiento RX en frecuencia TX: 77 dB a 600 kHz
  • Supresión de ruido TX en frecuencia RX: 77 dB a 600 kHz
  • Rango de temperatura: -30°C a +70°C
Especificaciones Mecánicas
  • Cantidad de cavidades: 4 (5' de diámetro)
  • Dimensiones (Alto x Ancho x Fondo): 711 x 483 x 280 mm
  • Dimensiones incluyendo sintonizador: 28 x 19 x 11 pulgadas (71.1 x 48 x 28 cm)
  • Montaje: En rack de 19' o montaje en pared
  • Conectores: N hembra o UHF hembra (opcional)
  • Acabado: Esmalte acrílico
  • Peso: 19 lb (8.6 kg)

Características Constructivas

  • Placas superiores de aluminio totalmente soldadas al conductor exterior de aluminio
  • Sintonizadores plateados, contactos de berilio-cobre y varillas de Invar roscadas
  • Mecanismo de bloqueo positivo para ajustes precisos
  • Cavidades sintonizables mediante rotación de varillas de Invar
  • Todas las conexiones accesibles desde la parte superior del gabinete

Aplicaciones

  • Sistemas con espaciado de frecuencias muy cercano
  • Operación simultánea de transmisor y receptor en una antena común
  • Supresión de radiación de espurios del transmisor
  • Protección del receptor contra señales no deseadas

Información Adicional

  • Diseñado para transmisores y receptores con espaciado de frecuencia de 600 kHz o más
  • Construcción robusta de cavidades de 5' de diámetro
  • Permite ajustes de selectividad y pérdida por inserción mediante rotación de bucles calibrados
  • Los duplexers se envían sintonizados y probados con las frecuencias especificadas por el cliente
