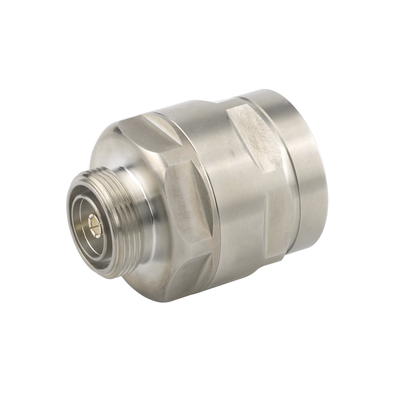

Conector 7/16 DIN Hembra para AVA7-50

Conector 7/16 DIN Hembra para AVA7-50

Marca: ANDREW / COMMSCOPE
Modelo: 158EZDF
Agotado
$ 3,115.00 - $ 3,115.00
$ 3,115.00
$ 3,115.00 - $ 3,115.00
$ 3,115.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 158EZDF

Conector 7/16 DIN Hembra para AVA7-50

Conector 7/16 DIN Hembra 158EZDF

Características Generales

  • Tipo: Conector 7-16 DIN Hembra
  • Estilo del cuerpo: Recto
  • Método de sujeción: Abrazadera
  • Revestimiento contacto interno: Plata
  • Revestimiento contacto externo: Trimetal
  • Presurizable: No
  • Compatibilidad: Cables 1-5/8' FXL-1873 y AVA7-50

Dimensiones

  • Longitud: 65.28 mm (2.57 in)
  • Diámetro: 62.99 mm (2.48 in)
  • Tamaño nominal: 1-5/8 in
Especificaciones Eléctricas
  • Impedancia: 50 ohmios
  • Tensión de prueba DC: 4000 V
  • Resistencia contacto interno: Máx. 1.5 mΩ
  • Resistencia contacto externo: Máx. 0.8 mΩ
  • Resistencia dieléctrica: Mín. 5000 MΩ
  • Potencia promedio: 3.0 kW @ 900 MHz
  • Potencia pico: Máx. 40 kW
  • VSWR: Ver especificaciones por banda de frecuencia
Especificaciones Mecánicas
  • Durabilidad de conexión: 25 ciclos
  • Fuerza de retención: 2224.11 N (500 lbf)
  • Par de retención: 13.56 N-m (119.998 in lb)
  • Fuerza de inserción: 200.17 N (45 lbf)
  • Durabilidad interfaz: 50 ciclos
Especificaciones Ambientales
  • Temperatura operación: -40 °C a +85 °C
  • Temperatura almacenamiento: -55 °C a +85 °C
  • Protección: IP68 (sumergible hasta 1m)
  • Resistencia al agua: IP66 (chorro de agua)

VSWR/Return Loss por Banda de Frecuencia

Banda de Frecuencia VSWR Return Loss (dB)
45–400 MHz 1.01 46.07
401–805 MHz 1.03 36.61
806–960 MHz 1.02 40.09
961–1709 MHz 1.04 34.16
1710–2170 MHz 1.038 34.59
2170–2399 MHz 1.048 32.6
2400–2700 MHz 1.06 30.72
Cumplimiento Normativo
  • Cumple con ISO 9001:2015
  • Certificación RoHS
  • Cumple REACH-SVHC
  • Cumple normas de China RoHS
Información Adicional
  • Peso: 536.2 g (1.182 lb)
  • Frecuencia operación: 0–2700 MHz
  • Efectividad de blindaje: -130 dB
  • Coeficiente pérdida inserción: 0.05
