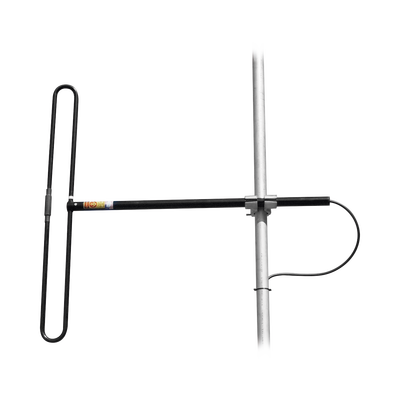

Antena Base Aerea de 1 Dipolo, 110-138 MHz, 1-2.5 dBd, 500 W, N Macho.

Name: Antena Base Aerea de 1 Dipolo, 110-138 MHz, 1-2.5 dBd, 500 W, N Macho.
Brand: TELEWAVE, INC
SKU: ANT120D
Price: 24874.0 MXN
Availability: OutOfStock

Marca: TELEWAVE, INC

Modelo: ANT120D

Agotado

$ 24,874.00 - $ 24,874.00

$ 24,874.00

$ 24,874.00 - $ 24,874.00

$ 24,874.00

IVA Incluido

Disponibilidad:

Agotado

Cantidad

Características Generales

Rango de Frecuencia: 110-138 MHz
Dipolos: 1
Ganancia: 1-2.5 dBd
Ancho de Banda: 28 MHz
Potencia: 500 Watts
Impedancia: 50 Ohm
VSWR: 1:1.5 o menor
Apertura Vertical (3/8 onda): 78º

Características Físicas

Conector: N Macho en cable de alimentación
Protección a descargas: Aterrizaje en CD
Resistencia al viento: 241 km/h
Dimensiones (A x F): 1.14 x 1.14 m
Peso (antena + abrazaderas): 3.178 kg
Montaje: Incluye montaje (No incluye mástil)

Patrones Horizontales

Espaciado Horizontal: 22' (1/4 onda), 2'9' (3/8 onda), 3'9' (1/2 onda)
Medición: Desde la cara del mástil al centro del dipolo
Importante: Los orificios de drenaje deben quedar en la parte inferior al instalar los elementos

Especificaciones del Mástil

Longitud del mástil: 4'2'
Extensión del mástil: 2'1'
Tipo de mástil: 1.5' Schedule 40 Galvanized Pipe
Abrazaderas: Funcionan correctamente con mástiles de 1.5 a 2.5' de diámetro

Ajustes del Dipolo

Los dipolos de Telewave permiten ajustes en campo para diferentes patrones horizontales y valores de ganancia
El espaciado horizontal entre el dipolo y el mástil de soporte controla este ajuste
Los patrones disponibles son: Offset Circular, Cardioid y Bi-direccional
Para soportes menores a 1.5' de diámetro, usar ANTS420 shims

Recomendaciones de Instalación

Las longitudes mostradas son las mínimas aceptables para asegurar el control del patrón
El mástil debe estar centrado con respecto al dipolo o array para prevenir inclinación del haz
Se permiten mástiles más largos, siempre que se mantenga el centroado
Para mástiles menores a 1.5' de diámetro, usar ANTS420 shims

Nota: Las características físicas de los dipolos grandes requieren un factor de corrección desde los valores calculados para el espaciado del mástil. Las dimensiones en las tablas incluyen esta corrección.
