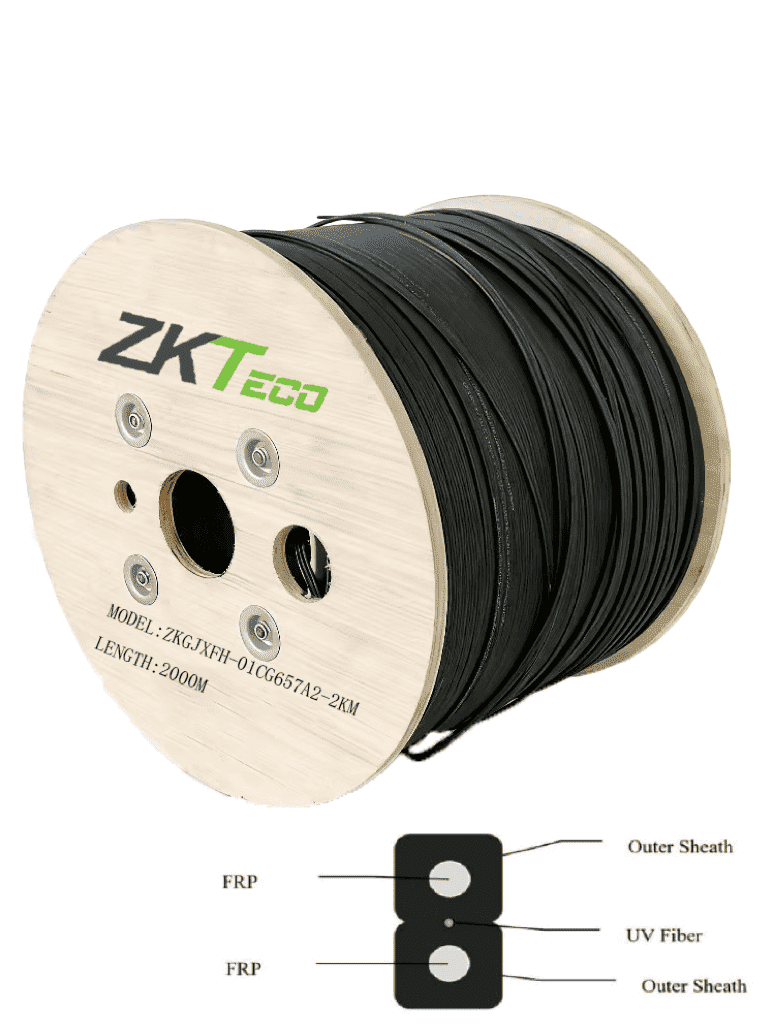

TCE - ZKGJXFH-01CG657A2-2KM - Fibra Óptica Drop Plana, Interior/Exterior G.657A2 Monomodo de 1 hilo (unifibra), Dieléctrica, , Forro LSZH Negro Carrete de 2 km/

Información General

La fibra óptica Drop plana modelo ZKGJXFH-01CG657A2-2KM de TCE está diseñada para aplicaciones interior y exterior, ideal para instalaciones FTTH, enlaces de última milla y conexiones directas a usuario final. Incorpora fibra monomodo G.657A2, que permite radios de curvatura reducidos, y una construcción totalmente dieléctrica. Cuenta con cubierta LSZH negra, adecuada para ambientes interiores y exteriores, y se suministra en carrete de 2 km.

Características Principales

• Fibra óptica Drop plana unifibra (1 hilo)
• Fibra monomodo G.657A2, optimizada para curvaturas cerradas
• Uso interior y exterior
• Diseño dieléctrico, sin componentes metálicos
• Construcción con fibra ajustada (tight buffer)
• Refuerzo con hilos de aramida (Kevlar)
• Elementos de refuerzo FRP para mayor resistencia mecánica
• Cubierta exterior LSZH (baja emisión de humo y libre de halógenos)
• Alta resistencia a la compresión y tracción
• Ideal para FTTH, accesos y cableado final de usuario
• Presentación en carrete de 2 km

Especificaciones Técnicas

Datos Generales

• Marca: TCE
• Modelo: ZKGJXFH-01CG657A2-2KM
• Tipo de fibra: Monomodo
• Estándar: G.657A2
• Número de hilos: 1 fibra (unifibra)
• Aplicación: Interior / Exterior
• Tipo de cable: Drop plana
• Diseño: Dieléctrico
• Presentación: Carrete de 2 km

Características de la Fibra

• Diámetro del núcleo: 8.6 ~ 9.7 ± 0.4 µm
• Diámetro del revestimiento (cladding): 125.0 ± 0.7 µm
• No circularidad del cladding: ≤ 1.0 %
• Diámetro del recubrimiento: 245 ± 10 µm
• Error de concentricidad recubrimiento–cladding: ≤ 10 µm
• Longitud de onda de corte del cable: ≤ 1260 nm
• Atenuación a 1310 nm: ≤ 0.38 dB/km
• Atenuación a 1550 nm: ≤ 0.28 dB/km

Parámetros de Construcción

• Tipo de fibra: Tight buffer
• Material de la fibra ajustada: LSZH
• Diámetro de la fibra ajustada: 0.85 ± 0.05 mm
• Refuerzo no metálico: Hilos de aramida (Kevlar)
• Elemento de refuerzo: FRP
• Cantidad: 2
• Diámetro: 0.5 mm
• Color del cable: Negro

Cubierta y Dimensiones

• Material de la cubierta exterior: LSZH
• Espesor nominal de la cubierta: 0.45 ± 0.05 mm
• Dimensiones del cable:
• Ancho: 3.0 ± 0.1 mm
• Alto: 2.0 ± 0.1 mm
• Peso del cable: 8.0 kg/km (±10 %)

Características Mecánicas

• Span máximo: 80 m
• Resistencia a la compresión: 1000 N / 10 cm
• Radio mínimo de curvatura:
• Instalación: 30H
• Operación: 15H
• Desempeño a la tracción:
• Atenuación adicional ≤ 0.1 dB
• Desempeño a la compresión:
• Atenuación adicional ≤ 0.1 dB

Condiciones Ambientales

• Temperatura de operación: -20 °C a +65 °C
• Normativa: IEC 60794-1-2 F1
