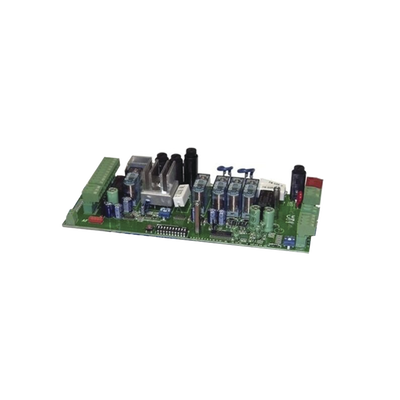

Refacción / Tarjeta Electrónica ZL38 120V para Barrera GARD4, G3750 Y GARD8

Refacción / Tarjeta Electrónica ZL38 120V para Barrera GARD4, G3750 Y GARD8

Marca: CAME
Modelo: 3199-ZL38110
Agotado
$ 1,881.00 - $ 1,881.00
$ 1,881.00
$ 1,881.00 - $ 1,881.00
$ 1,881.00

IVA Incluido

Disponibilidad:
Agotado
Modelo: 3199-ZL38110

Características principales

  • Tarjeta electrónica ZL38 120V para barreras CAME
  • Diseñada para uso en sistemas de automatización de puertas y barreras
  • Permite control de velocidad y ajustes de seguridad
  • Incluye ajustes para detección de obstáculos

Modelos compatibles

  • GARD-4
  • G-3750
  • 001-G03750120A
  • 001-G03750120
  • KT-G3750-W
  • KT-G3750-N
  • GARD-8
  • 001-G2180Z
  • KT-GARD-8S
  • KT-GARD-6S
Conexiones eléctricas
  • L-N: Alimentación 230V (c.a.)
  • F-FC: Microinterruptor de ralentización en cierre (N.C.)
  • M-N: Motor 24V (c.c.)
  • F-FA: Microinterruptor de ralentización en apertura (N.C.)
  • 10-E: Salida 24V para accesorios
  • 2-C1: Contacto (N.C.) de 'reapertura durante el cierre'
  • 1-2: Pulsador de parada (N.C.)
  • 2-C5: Contacto (N.C.) de 'cierre inmediato'
  • 2-3: Pulsador de apertura (N.O.)
Configuración DIP
  • DIP 1 ON: Función de cierre automático activada
  • DIP 2 ON: Función 'solo abre' con pulsador y transmisor activado
  • DIP 3 ON: Salida 24V en movimiento y posición de cierre activada
  • DIP 4 ON: Función de 'acción mantenida' activada
  • DIP 5 ON: Prelampeggio en apertura y cierre activado
  • DIP 6 ON: Detección de presencia de obstáculo activada
  • DIP 7 ON: Función 'esclavo' (motor pilotado) activada
  • DIP 8 OFF: Función de cierre inmediato activada
  • DIP 9 OFF: Función de 'parada total' activada
  • DIP 10 ON: Función de aumento de acción frenante activada
Ajustes y configuración
  • Trimmer SENS: Regulación de sensibilidad del dispositivo amperométrico
  • Trimmer A.C.T.: Tiempo de cierre automático (1' a 120')
  • Selector de velocidad: Posiciones Min, Med o Max para apertura/cierre
  • Selector de ralentización: Posiciones Min o Max
Especificaciones
  • Tensión de alimentación: 120V
  • Salida accesorios: 24V max. 30W
  • Salida lámpara: 24V-3W max.
  • Salida para antena: Compatible con cable RG58
  • Conexión de dos barreras: Comunicación mediante terminales RX-TX-GND
Compatibilidad electromagnética
  • Cumple con norma EN 61000-6-2
  • Cumple con norma EN 61000-6-3
  • Cumple con Directiva 2004/108/CE
Seguridad eléctrica
  • Cumple con norma EN 60335-1
  • Cumple con Directiva 2006/95/CE
  • Certificación CE de conformidad
Instalación y mantenimiento
  • Requiere instalación por personal cualificado
  • No operar con tensión presente al instalar la tarjeta de radiofrecuencia
  • Desmontaje y reciclaje según normativa vigente
Funciones de seguridad
  • Detección de obstáculos (DIP 6)
  • Parada de emergencia (pulsador 1-2)
  • Cierre inmediato (contacto 2-C5)
  • Función 'acción mantenida' (DIP 4)
  • Indicación de posición de barrera
Conexión de radiofrecuencia
  • Conector para antena RG58
  • Memorización de mandos a distancia
  • Modo programación: botón PROG + transmisor
